# Docker praktijkvoorbeeld

# Inleiding

# Onderwijs en Onderzoek

In Vlaanderen is hoger onderwijs de exclusieve bevoegdheid van hogescholen en universiteiten, elk met hun eigen opleidingen. Dit noemt men een binair hoger onderwijssysteem – beroeps- en professionele opleidingen aan hogescholen enerzijds en academische opleidingen aan universiteiten of een School of Arts anderzijds. Deze instellingen doen meer dan louter onderwijs. Zo zijn universiteiten zijn gespecialiseerd in wetenschappelijk onderzoek en vaak is dat fundamenteel wetenschappelijk onderzoek – zeg maar onderzoek omwille van de wetenschap, waarbij de verworven kennis niet noodzakelijk of toch niet onmiddellijk tot een praktische toepassing moet leiden. Hogescholen zijn nog altijd primair onderwijsinstellingen, maar zijn decretaal verplicht om daarnaast aan praktijkgericht wetenschappelijk onderzoek (PWO) te doen. De budgetten hiervoor zijn klein in vergelijking met deze van de universiteiten. Sinds 2013 zijn heel wat academische opleidingen van de hogescholen naar de geassocieerde universiteit moeten verhuizen, en zo ook het wetenschappelijk onderzoek dat daar gedaan werd. Toch zijn hogescholen nog altijd bezig met onderzoek en hebben ook de ambitie om hierin een belangrijke speler te worden. Zo herstijlen de hogescholen zich sinds 2019 tot University of Applied Sciences (and Arts) naar analogie met vele andere landen in Europa.

Om de resultaten van praktijkgericht onderzoek naar de bedrijven te laten doorstromen bestaan er de TETRA-project calls van de Vlaamse Overheid. Hiervoor kunnen hogescholen en universiteiten een projectvoorstel indienen en indien dit goedgekeurd wordt dan kent de Vlaamse Overheid hiervoor subsidies toe die de projectinvesteringen in materiaal en mensen grotendeels dekken.

# Onderzoeksproject

AI is onderzoeksgebied waar de Vlaamse Overheid veel interesse in heeft, en waar men de ambitie heeft om aan de top te staan. Daarom dienden een consortium[1] van Universiteit Gent (opens new window) en Arteveldehogeschool (opens new window), meer bepaald de Vakgroep Vertalen Tolken en Communicatie van de Faculteit Letteren en Wijsbegeerte van Universiteit Gent (opens new window) en het Expertisenetwerk Communicatie, Media en Design van samen een TETRA-project in: “SentEMO – Een Multilinguaal, Zelflerend Platform voor Aspectgebaseerde Sentiment- en Emotieanalyse”. VLAIO (opens new window) keurde dit project in 2020 goed.

Dit tweejarig project (2021-2022) zal een platform maken dat tekstuele input – uit bijvoorbeeld sociale media – verwerkt en daaruit met NLP en ML de sentiment (positief, neutraal of negatief) en emotie (Ekman-emoties: woede, afkeer, tevredenheid, vrees, blijdschap, droefheid of verrassing) afleidt en daarvoor de nodige analyse en gegevensvisualisatie voorziet.

# Platform

Het SentEMO-platform bestaat uit een frontoffice en een backoffice die elk op een eigen fysieke server draaien.

De frontoffice is het deel van de applicatie dat toegankelijk is voor de eindgebruikers, de backoffice is het deel van de applicatie die toegankelijk is voor beheerders en waar de eindgebruikers niet komen.

# Frontoffice

De frontoffice bestaat uit een frontend gemaakt met React en een backend gemaakt met Node.js (opens new window) en PostgreSQL (opens new window). De communicatie tussen frontoffice en backoffice verloopt via RabbitMQ (opens new window), die in dit geval deel is van de frontoffice.

De technology stack voor de frontoffice ziet er zo uit:

# Backoffice

Deze bestaat enkel uit een backend gemaakt in Python (opens new window) die de message queue van de frontoffice uitleest en terug wegschrijft.

De technology stack voor de backoffice ziet er zo uit:

# Architectuur

# Voorbeeld

Mappen & bestanden

  • SentEMO-Front-Office/
    • app/
    • node_modules/
    • sentemo-front-office/
      • .dockerignore
      • docker-compose.yml
      • Dockerfile
      • package.json
      • README.md
    • …/
    • .env
    • .env.local
    • package.json
    • …

# Configuratie

# Dockerfile

Zie ook

Docker ▸ Docs ▸ Reference ▸ Dockerfile reference (opens new window)

# Configuratie

./SentEMO-Front-Office/sentemo-front-office/Dockerfile









FROM node:lts-slim AS node_0

ENV TZ Europe/Brussels

EXPOSE 3000

WORKDIR /srv/www/sentemo-front-office
1
2
3
4
5
6
7
# Updates

./SentEMO-Front-Office/sentemo-front-office/Dockerfile

RUN apt-get update -qq && apt-get install git -qq -y

RUN npm install --global npm@latest

RUN npm install --global --force yarn
1
2
3
4
5
# Installatie

./SentEMO-Front-Office/sentemo-front-office/Dockerfile

RUN npm install --global --unsafe-perm=true blitz

COPY package.json .

RUN yarn

COPY . .

RUN blitz prisma generate
1
2
3
4
5
6
7
8
9
# Bouwen

./SentEMO-Front-Office/sentemo-front-office/Dockerfile

RUN yarn build
1
# Uitvoeren

./SentEMO-Front-Office/sentemo-front-office/Dockerfile

ENTRYPOINT ["yarn"]

CMD ["start"]
1
2
3
# Volledig bestand

./SentEMO-Front-Office/sentemo-front-office/Dockerfile

FROM node:lts-slim AS node_0

ENV TZ Europe/Brussels

EXPOSE 3000

WORKDIR /srv/www/sentemo-front-office

RUN apt-get update -qq && apt-get install git -qq -y

RUN npm install --global npm@latest

RUN npm install --global --force yarn

RUN npm install --global --unsafe-perm=true blitz

COPY package.json .

RUN yarn

COPY . .

RUN blitz prisma generate

RUN yarn build

ENTRYPOINT ["yarn"]

CMD ["start"]
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

# Compose file

Zie ook

Docker ▸ Docs ▸ Reference ▸ Compose file reference ▸ Version 3 (opens new window)

# Networks

./SentEMO-Front-Office/sentemo-front-office/docker-compose.yml










networks:
  network_0:
    driver: "bridge"
    ipam:
      driver: default
      config:
        - subnet: 172.64.0.0/16
          gateway: 172.64.0.1
1
2
3
4
5
6
7
8
# Services

./SentEMO-Front-Office/sentemo-front-office/docker-compose.yml
























































services:
  node_0:
    container_name: "node_0"
    build:
      context: ..
      dockerfile: sentemo-front-office/Dockerfile
    depends_on:
      - "postgresql_0"
    ports:
      - "3000:3000"
    networks:
      - "network_0"
  pgadmin_0:
    container_name: "pgadmin_0"
    depends_on:
      - "postgresql_0"
    environment:
      - PGADMIN_CONFIG_STRICT_TRANSPORT_SECURITY_ENABLED=True
      - PGADMIN_DEFAULT_EMAIL=«een_e-mailadres»
      - PGADMIN_DEFAULT_PASSWORD=«een_wachtwoord»
      - PGADMIN_LISTEN_PORT=443
    image: "dpage/pgadmin4"
    networks:
      - "network_0"
    ports:
      - "3032:443"
    restart: "unless-stopped"
    volumes:
      - "pgadmin_data:/var/lib/pgadmin"
  postgresql_0:
    container_name: "postgresql_0"
    environment:
      TZ: "Europe/Brussels"
      PGTZ: "Europe/Brussels"
    env_file: "../.env.local"
    image: "postgres:latest"
    ports:
      - "5432:5432"
    restart: "unless-stopped"
    volumes:
      - "postgresql_data:/var/lib/postgresql/data"
    networks:
      - "network_0"
  rabbitmq_0:
    container_name: "rabbitmq_0"
    image: "rabbitmq:management-alpine"
    ports:
      - "5672:5672"
      - "15672:15672"
    restart: "unless-stopped"
    volumes:
      - "rabbitmq_data:/var/lib/rabbitmq"
    networks:
      - "network_0"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
# Volumes

./SentEMO-Front-Office/sentemo-front-office/docker-compose.yml






volumes:
  pgadmin_data: {}
  postgresql_data: {}
  rabbitmq_data: {}
1
2
3
4
# Volledig bestand

./SentEMO-Front-Office/sentemo-front-office/docker-compose.yml

networks:
  network_0:
    driver: "bridge"
    ipam:
      driver: default
      config:
        - subnet: 172.64.0.0/16
          gateway: 172.64.0.1

services:
  node_0:
    container_name: "node_0"
    build:
      context: ..
      dockerfile: sentemo-front-office/Dockerfile
    depends_on:
      - "postgresql_0"
    ports:
      - "3000:3000"
    networks:
      - "network_0"
  pgadmin_0:
    container_name: "pgadmin_0"
    depends_on:
      - "postgresql_0"
    environment:
      - PGADMIN_CONFIG_STRICT_TRANSPORT_SECURITY_ENABLED=True
      - PGADMIN_DEFAULT_EMAIL=«een_e-mailadres»
      - PGADMIN_DEFAULT_PASSWORD=«een_wachtwoord»
      - PGADMIN_LISTEN_PORT=443
    image: "dpage/pgadmin4"
    networks:
      - "network_0"
    ports:
      - "3032:443"
    restart: "unless-stopped"
    volumes:
      - "pgadmin_data:/var/lib/pgadmin"
  postgresql_0:
    container_name: "postgresql_0"
    environment:
      TZ: "Europe/Brussels"
      PGTZ: "Europe/Brussels"
    env_file: "../.env.local"
    image: "postgres:latest"
    ports:
      - "5432:5432"
    restart: "unless-stopped"
    volumes:
      - "postgresql_data:/var/lib/postgresql/data"
    networks:
      - "network_0"
  rabbitmq_0:
    container_name: "rabbitmq_0"
    image: "rabbitmq:management-alpine"
    ports:
      - "5672:5672"
      - "15672:15672"
    restart: "unless-stopped"
    volumes:
      - "rabbitmq_data:/var/lib/rabbitmq"
    networks:
      - "network_0"

volumes:
  pgadmin_data: {}
  postgresql_data: {}
  rabbitmq_data: {}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69

# Deployment

De server waarop de containers moeten draaien is een fysieke server van Universiteit Gent (opens new window).

# VPN

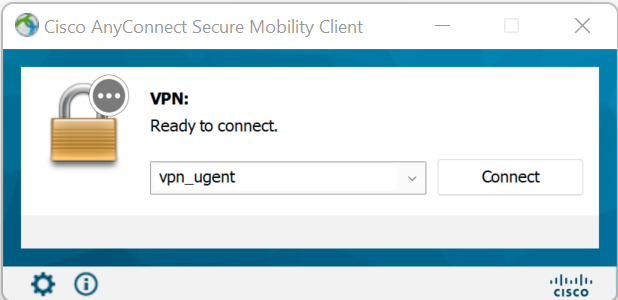

De server kan enkel bereikt worden vanaf het netwerk van Universiteit Gent (opens new window). Hiervoor moet de computer van de developer connectie maken met het VPN van Universiteit Gent (opens new window) via Cisco AnyConnect Secure Mobility Client (opens new window).

# Server

Eens met het VPN verbonden kan er via SSH ingelogd worden op de server. Dit doe je door een Terminal – bijv. Windows Terminal of macOS Terminal – te openen op een persoonlijke computer en via CLI de ssh-opdracht te starten. Intern op het netwerk is het IP-adres van de server gekoppeld aan een domeinnaam.

$ ssh «gebruikersnaam»@«domeinnaam»

Bijv.

$ ssh [email protected]

De systeembeheerder heeft een met daarop Ubuntu als besturingssysteem en waarop Git (opens new window) en Docker (opens new window) geïnstalleerd zijn.

Om de configuratie te deployen moet je een beheerdersaccount (Eng. admin account) hebben op de server. Via het VPN kan je vanop je eigen computer inloggen op de server. Eerst moet er connectie gemaakt worden met de server van UGent. Dit gebeurt via SSH over de VPN-verbinding.

# Node.js installeren

Node.js (opens new window) wordt niet enkel als Container gebruikt, het wordt ook rechtstreeks op de server uitgevoerd om bepaalde scripts te runnen. De laatste LTS-versie is meestal de beste keuze.

«gebruikersnaam»@«computernaam»:~$ curl -fsSL https://deb.nodesource.com/setup_16.x | sudo -E bash -
«gebruikersnaam»@«computernaam»:~$ sudo apt-get install -y nodejs
«gebruikersnaam»@«computernaam»:~$ node --version
v16.13.0
«gebruikersnaam»@«computernaam»:~$ sudo npm install -g [email protected]
«gebruikersnaam»@«computernaam»:~$ npm --version
8.1.2
«gebruikersnaam»@«computernaam»:~$ _

# Code downloaden

De code van docker en het project staat op een repo server. Die kan met Git (opens new window) naar de server gedownload worden. Dit zou ook op een andere manier gekopieerd worden, maar Git is gebruikelijk.

«gebruikersnaam»@«computernaam»:~$ git clone «URL-van-de-repo»
«gebruikersnaam»@«computernaam»:~$ cd SentEMO-Front-Office/
«gebruikersnaam»@«computernaam»:~/SentEMO-Front-Office$ _

Als de code in de toekomst geüpdatet moet worden kan dat met een pull.

«gebruikersnaam»@«computernaam»:~/SentEMO-Front-Office$ git pull

# Environment

Met de teksteditor – bijv. nano of vi – moeten we een .env.local-bestand maken. Dit bestand bevat gevoelige gevens zoals wachtwoorden en accountnamen, waardoor het niet in de code repo opgeslagen mag worden.

./SentEMO-Front-Office/.env.local

DATABASE_URL=postgresql://«gebruikersnaam_van_de_PostgreSQL-gebruiker»:«wachtwoord_voor_de_PostgreSQL-gebruiker»@«IP-adres_PostgreSQL-server»:5432/sentemo_front_office
POSTGRES_PASSWORD=«wachtwoord_nieuwe_PostgreSQL-gebruiker»
POSTGRES_USER=«gebruikersnaam_nieuwe_PostgreSQL-gebruiker»
RABBITMQ_QUEUE_INPUT=SentEMO_input
RABBITMQ_QUEUE_OUTPUT=SentEMO_output
RABBITMQ_URL=amqp://«IP-adres_RabbitMQ-server»
SESSION_SECRET_KEY=«geheime_sleutel»
1
2
3
4
5
6
7

# Containers starten

De volgorde waarin de containers gestart worden is van belang:

  1. Databaseserver: postgresql_0.
  2. Databaseserver UI: pgadmin_0, is optioneel, maar kan pas werken als de databaseserver werkt.
  3. Message Queue-server: rabbitmq_0
  4. Webserver: node_0

Een container kan pas met een andere container verbinden als die andere al opgestart is.

Een container starten doe je met docker-compose up «containernaam». Omdat we de CLI na het opstarten terug willen vrijgeven gebruiken we de optie --detach, zo blijft de container in de achtergrond verder lopen en kunnen we nieuwe commando’s ingeven.

«gebruikersnaam»@«computernaam»$ cd SentEMO-Front-Office/sentemo-front-office/
«gebruikersnaam»@«computernaam»~/SentEMO-Front-Office/sentemo-front-office$ docker-compose up --detach postgresql_0
«gebruikersnaam»@«computernaam»~/SentEMO-Front-Office/sentemo-front-office$ docker-compose up --detach pgadmin_0
«gebruikersnaam»@«computernaam»~/SentEMO-Front-Office/sentemo-front-office$ docker-compose up --detach rabbitmq_0
«gebruikersnaam»@«computernaam»~/SentEMO-Front-Office/sentemo-front-office$ docker-compose up --detach node_0

Van zodra node_0 gestart is, is de website bereikbaar via https://sentemo.ugent.be (opens new window)

  1. Eem consortium een tijdelijke samenwerking door verschillende organisaties. ↩︎
